高壓電纜分支箱技術規范書

1、概述：

EY.DFW□-12型戶外高壓電纜分接箱是額定電壓12kV,額定電流630A及以下的戶外高壓電器設備，用于電力電纜的聯接和分支。

2、適用場所：

本產品應用于10kV及以下的電力系統中作電纜的聯接和分支。其聯接方式簡單、靈活方便、安全可靠。箱體為不銹鋼結構，堅固耐用。帶電部分為全絕緣、全密封結構。如采用防洪可觸摸型電纜頭，還可以耐洪水侵泡，提高了供電可靠性。

該產品用于城市工業小區、住宅小區、商業中心、礦區、機場、鐵道、風力發電站、開閉所和鋼鐵、石油、化工、水泥等大型企業以及其它場合的配電網。適合城市道路電網改造工程，可大大節省電氣設備和電纜投資。提高供電可靠性。

3、正常使用條件：

3.1 海拔高度          2000 m

3.2 最高環境溫度      + 55 ℃

3.3 最低環境溫度      -40 ℃

3.4 日照強度          0.1W/cm? （風速：0.5m/s）

3.5 最大日溫差        25K

3.6 戶內相對濕度：    日平均值≤95%，月平均值≤90%

3.7 最大風速          35m/s(注：風速是指離地面10m高度的10min平均風速)

3.8 荷載              同時有10mm覆冰和17.5m/s的風速

3.9 耐地震能力        水平加速度0.2g；垂直加速度0.1g同時作用。安全系數≥1.67。

3.10 系統額定頻率：   50Hz

3.11 安裝位置         戶外

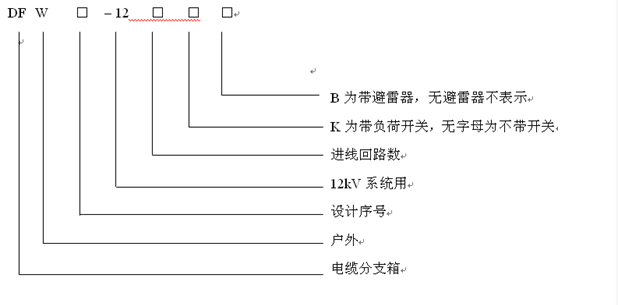

4、型號含義：

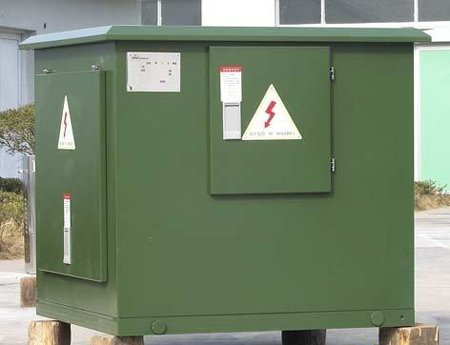

5、EY.DFW□-12型電纜分支箱結構性能特點

電纜分接箱是戶外高壓開關設備，因此必須具備防雨、防銹、通風散熱、防觸電、防盜和安裝維護方便等功能。

我公司生產的戶外電纜分接箱，其箱體兩側下部設有百葉窗（內焊Φ1鋼絲網）進風口；在箱體頂蓋設有出風口，隱藏于頂檐下面，頂蓋為空氣夾層式雙層結構；箱體底座設有可拆卸隔板、電纜進出口和通風孔，可防止小動物進入。這樣形成自下而上的對流空氣，使箱體具有良好的隔熱、通風、防雨效果。在外表面明顯位置噴涂醒目的“高壓危險”警告文字和警告符號。門鎖采用螺栓加掛鎖的防觸電、防盜竊的雙重防護措施。箱內在明顯位置裝設進出電纜的帶電顯示裝置。

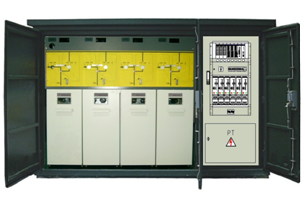

為便于線路的維護、檢修，提高運行方式的靈活性，減少線路停電時間，可將負荷開關與相關的電纜接頭附件連接而成為帶開關的電纜分支箱。開關可直接開斷負荷電流，提高供電的可靠性。

全絕緣、全密封、全工況。在不影響主網運行的條件下，實現區域停電檢修。

可以代替部分環網柜，降低工程造價。

配置免維護SF6負荷開關。

具備普通電纜分接箱的全部技術特點。

6、SF6三工位負荷開關

有3種狀態：合閘、分閘、接地。

使用SF6作滅弧和絕緣介質。

負荷開關內SF6氣壓是0.04MPa（20℃）

負荷開關的機械壽命長，

三工位負荷開關僅可置于合閘、分閘、接地這三個位置中的任何一個，可防止誤操作。當負荷開關于接地狀態時才能進入電纜室

7、EY.DFW□-12型戶外高壓電纜分支箱主要技術參數：

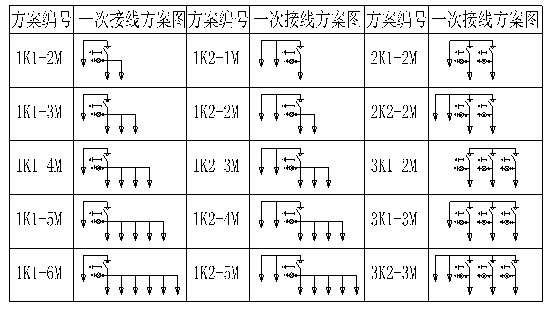

8、EY.DFW□-12F電纜分支箱一次接線典型方案

注：1、以上為帶SF6負荷開關電纜分支箱的典型方案,還可根據用戶需要進行其它一次方案配置。

2、根據用戶配置需要，提供可選件：避雷器、短路故障指示器、帶電指示器、電動/手動操作機構、PT、CT等。

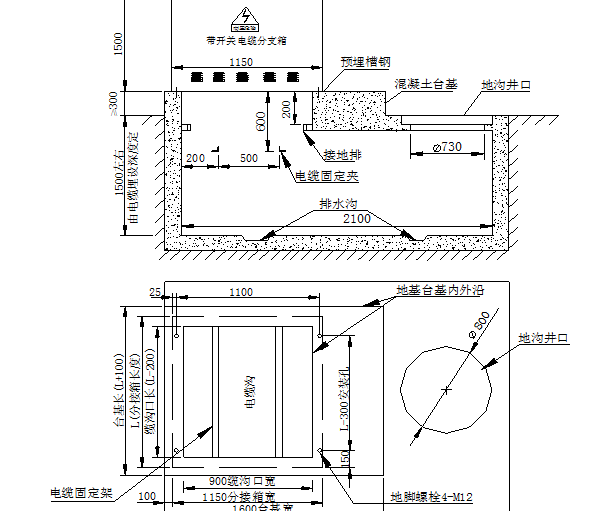

9、EY.DFW□-12F電纜分支箱安裝基礎圖

10.1型式試驗

10.1.1 絕緣試驗：

a）雷電沖擊耐壓試驗

b) 工頻耐壓試驗

10.1.2 溫升試驗

溫升試驗須按GB/T 11022標準進行。

10.1.3 主回路電阻測量

10.1.4主回路和接地回路的動、熱穩定試驗

10.1.5防護等級檢查

10.1.6內部燃弧試驗

10.1.7地震試驗

10.2 出廠試驗

10.2.1根據GB3804、GB16926規定項目進行試驗，提供工廠出廠標準。

10.2.2 每一附件都在制造廠內進行出廠試驗，試驗項目：

a)結構檢查

b)機械操作和機械特性

c)主回路的工頻耐壓試驗

d)控制回路和輔助回路的耐壓試驗

e)主回路電阻測量

10.3 現場試驗

按照江蘇省電力公司“電力設備交接和預防性試驗規程”相關項目和標準執行。

11運輸、安裝及運行維護

   11.1標志

11.1.1 出廠的每臺產品均有銘牌，其上應注明：

a）制造廠廠名、商標；

b）產品名稱和型號；

c）額定電壓；

d）額定電流；

e）額定頻率；

f）額定短時耐受電流；

g）額定雷電沖擊耐受電壓；

h）額定短路關合電流；

i）總重；

j）制造年月；

k）出廠編號。

    11.2 包裝和運輸

11.2.1包裝均符合廠標規范，保證產品在運輸過程中不致?lián)p傷、破裂、變形、部件丟失及受潮；對絕緣部份及絕緣子特別加以保護，以免破裂、劃傷；對外露導電接觸面，同時涂以防凍導電膏。所有運輸措施均應經過驗證。在運輸過程中不得倒置，不得遭受強烈震動和碰撞。

11.2.2 產品均采用防潮、防震的包裝，在包裝箱上標以“小心輕放”、“不準倒置”以及“防雨防潮”等明顯標志。包裝箱上均有下列文字或符號標志：

產品型號、名稱及數量；

公司廠名及地址；

收貨單位名稱及地址；

箱體外形尺寸（長*寬*高）；

重量（凈重、毛重）kg。

11.2.3 每臺產品合格證（包括出廠檢驗數據）及安裝使用說明書均隨箱裝送。

11.2.4 產品在使用前應按使用說明書的要求進行必要的檢查和試驗。

    11.3 安裝

    所有提供的說明書均包括以下內容:

11.3.1開箱和吊運所用的專用工具、工作程序及方法；

11.3.2 給出開關安裝完畢后的檢查試驗項目和要求。

11.4  運行維護

11.4.1 制造廠要提供維護工作內容的說明和注意事項。

11.4.2 操動機構應給出以下內容：

       a.維護、檢修周期及需采取臨時檢修的判據；

       b.維護、檢修的程序及應注意事項。

11.4.3 電氣連接應給出以下內容：

       a.在什么情況下電氣連接處應采取防電化腐蝕措施；

       b. 哪些電氣連接部位應進行檢查；

       c.電氣連接檢修的工藝標準。

11.4.4 技術文件應隨產品一并提交給用戶：

       1） 裝箱清單；

       2） 產品說明書；

       3） 產品安裝使用說明書

       4） 備品備件清單；

5） 設備明細表。
